Які насоси використовують у промислових системах водопостачання?

Безперебійна робота об’єктів важкої промисловості, комунального господарства та сільськогосподарських комплексів базується на надійності гідравлічних мереж. Для транспортування значних об’ємів рідкого середовища під високим тиском застосовують спеціалізоване насосне обладнання, розраховане на тривалу безперервну експлуатацію. На відміну від побутових аналогів, промисловий насос має підвищений запас міцності, стійкість до кавітаційного зносу та можливість роботи з агресивними або забрудненими рідинами.

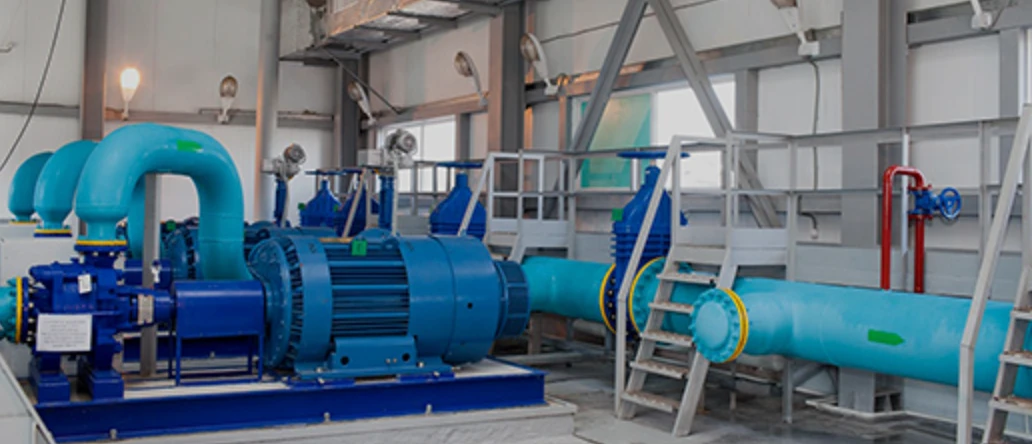

Сучасний промисловий насосний агрегат являє собою конструктивну єдність безпосередньо гідравлічної частини, електродвигуна, опорної рами та сполучної муфти з захисним кожухом.

Для комплектації складних об’єктів водопостачання інженери часто обирають промислові насоси «Еквівес», які відповідають суворим вимогам енергоефективності та стійкості до гідравлічних ударів. Правильний вибір типу обладнання визначає ККД всієї мережі, розмір експлуатаційних витрат і міжремонтний інтервал.

Що таке промисловий насосний агрегат та які його основні завдання?

Ключова відмінність промислових насосів від побутових полягає в масштабі робочих параметрів – витраті (об’ємній подачі) та напорній характеристиці. Якщо побутові моделі оперують витратами в межах кількох кубічних метрів на годину, то потужна насосна станція промислового призначення здатна перекачувати тисячі кубометрів рідини за аналогічний проміжок часу. Окрім продуктивності, промисловий насос відрізняється матеріальним виконанням. Замість стандартного чавуну чи пластику тут застосовують високоміцний чавун із кулястим графітом, дуплексні нержавіючі сталі, бронзові сплави та титан. Особлива увага приділяється торцевим ущільненням вала, які запобігають витокам під високим тиском, та використанню частотно-регульованих приводів для оптимізації пускових струмів і споживання електроенергії.

За принципом дії та конструктивним виконанням насосне промислове обладнання ділиться на кілька основних категорій, кожна з яких перекачує носій за допомогою певного гідравлічного механізму.

У промислових системах водозабору та водопідготовки використовують такі види обладнання:

• Відцентрові консольні та консольно-моноблочні. Найбільш поширений клас для чистої води. Вхідний патрубок розташований осьово, вихідний – радіально. Консольна конструкція зручна тим, що дозволяє проводити обслуговування роторної частини без демонтажу корпусу з трубопроводу.

• Багатоступінчасті (вертикальні та горизонтальні). Призначені для створення високого тиску при помірній подачі. У таких системах насосний агрегат послідовно нарощує напір за рахунок передачі рідини від одного робочого колеса до іншого на спільному валу.

• Занурювальні (свердловинні та дренажно-фекальні). Електродвигун і гідравлічна частина утворюють єдиний герметичний блок, що працює безпосередньо в товщі рідкого середовища. Вони використовуються для первинного водозабору з підземних джерел або відведення стічних вод.

• Осьові (пропелерні). Розраховані на транспортування величезних об’ємів рідини при малому напорі. Вони застосовуються в циркуляційних системах охолодження ТЕЦ, металургійних комбінатів та в меліорації.

• Об’ємні (поршневі, плунжерні, мембранні, гвинтові). Використовуються в технологічних лініях, де потрібна точна дозована подача під екстремально високим тиском або перекачування високополівських та в’язких середовищ.

Вибір конкретної конфігурації залежить від робочої точки системи – співвідношення необхідної об’ємної подачі (Q) та робочого напору (H). Наприклад, для технологічних схем підвищення тиску на станціях другого та третього підйомів найчастіше застосовують вертикальні багатоступінчасті установки, які забезпечують значний напір при мінімальній площі розміщення в машинному залі. Окрім гідравлічних параметрів, при виборі конструкції враховують температурний режим середовища та наявність абразивних домішок. Для рідин із високим вмістом зважених часток використовують модифікації з відкритою або напіввідкритою робочою крильчаткою та посиленими торцевими ущільненнями з карбіду кремнію, що захищає проточну частину від швидкого зносу.

Де та як експлуатують промислове насосне обладнання?

Сфера застосування високопродуктивних гідравлічних машин охоплює майже всі галузі господарства, де потрібне транспортування рідкого носія або підтримка стабільного тиску в мережі. Залежно від призначення, обладнання інтегрують у складні багаторівневі комплекси. Ключові напрямки використання охоплюють:

1. Комунальне водопостачання та водовідведення. Потужна насосна станція здійснює забір води з підземних свердловин чи поверхневих джерел, подає її на очисні споруди та далі транспортує в міські розподільчі мережі.

2. Енергетика та важка промисловість. У цій сфері промисловий насос забезпечує циркуляцію теплоносія в охолоджувальних контурах ТЕЦ, АЕС, металургійних комбінатів, а також здійснює живильне водопостачання парових котлів.

3. Сільське господарство та меліорація. Високонапірний насосний агрегат використовується в масштабних системах автоматизованого зрошення та поливу сільськогосподарських угідь.

4. Системи пожежогасіння. Спеціалізовані установки підвищення тиску перебувають у режимі постійного очікування й забезпечують миттєву подачу розрахункового об’єму води під час виникнення аварійних ситуацій.

Ефективність експлуатації на всіх зазначених об’єктах залежить від правильності розрахунку гідравлічних втрат у трубопроводах і точності підбору потужності електродвигуна.

Які критерії є вирішальними при виборі обладнання?

Процес підбору гідравлічних машин вимагає аналізу багатьох технічних параметрів. Помилки на етапі проєктування призводять до прискореного зносу деталей через кавітацію, перевитрати електроенергії або постійних аварійних зупинок. Насамперед визначають необхідну продуктивність і напір, але цими параметрами вибір не обмежується. Враховують характеристики джерела води, протяжність трубопроводів, кількість точок споживання, режим роботи та можливі коливання навантаження.

Серед основних критеріїв:

• необхідна витрата води та робочий напір;

• температура й властивості середовища;

• допустимий вміст механічних домішок;

• матеріали проточної частини та тип ущільнення;

• потужність і частота обертання електродвигуна;

• вимоги до енергоефективності та автоматизації;

• умови монтажу й доступність для технічного обслуговування.

Окремо перевіряють кавітаційні умови на вході. Якщо доступний кавітаційний запас системи недостатній порівняно з необхідним чистим гідравлічним напором насоса, на робочих поверхнях можуть утворюватися парові бульбашки. Їхнє руйнування супроводжується шумом, вібрацією та пошкодженням металу. Для систем із нерівномірним водоспоживанням важливо оцінити, як насосний агрегат працюватиме при різних навантаженнях. У таких випадках можуть застосовуватися частотне регулювання, каскадне керування кількома агрегатами або резервування. Це дає змогу адаптувати подачу до фактичного споживання, а не постійно експлуатувати насос на одному режимі.

Підбір також пов’язаний із подальшим обслуговуванням. Конструкція повинна забезпечувати доступ до ущільнень, підшипників та інших вузлів, що мають регламентований ресурс. Для відповідальних систем додатково передбачають резервний насосний агрегат, щоб обслуговування або ремонт одного вузла не зупиняли водопостачання.

Урахування всіх експлуатаційних чинників дозволяє створити надійну систему, яка зберігає високий ККД протягом усього терміну служби. Таким чином, грамотно підібране насосне обладнання мінімізує витрати на обслуговування й забезпечує безперебійне функціонування промислового об’єкта.
